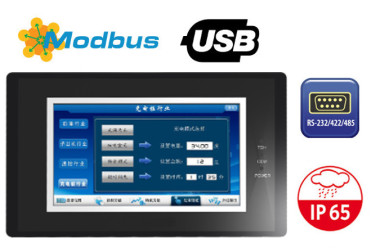

Przemys³owy Panel Sterowniczy HMI N4030LI



Panel sterowniczy HMI Panel operatorski Windows CE Modbus




Przemys³owe panele operatorskie lub te¿ panele sterownicze to urz±dzenia umo¿liwiaj±ce sterowanie innymi urz±dzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dziêki solidnej konstrukcji urz±dzenia te nadaj± siê do pracy nawet w bardzo ciê¿kich warunkach ¶rodowiskowych. Model N4030LI posiada normê odporno¶ciow± IP65 wyznaczaj±c± stopieñ ochrony przed py³em i wod±.



do góry… do góry   menu… menu

Procesor 400MHz RISC
Ekran 4.3" (480x272), Rezystywny
Pamiêæ RAM 64MB
Pamiêæ Flash 128MB
Z³±cza USB 2.0 Host | USB 2.0 Client | RS232/422/485
System operacyjny Windows CE 7.0 | Linux | WECON OS (Dedykowany system producenta)
Rozmiary 138mm x 86mm x 37mm
Waga ~300g
Odporno¶æ IP65 (Przedni panel)
Protoko³y PLC Standard | Modbus
Inne Magistrala CAN
Sprawd¼ w zak³adce "Dostêpne wersje" jakie mo¿liwo¶ci ma dana wersja urz±dzenia. Aby zyskaæ dodatkowe informacje na temat urz±dzenia kliknij w "Zapytaj o produkt" lub przejd¼ do formularza kontaktowego.

do góry… do góry   menu… menu


Panel sterowniczy HMI Panel operatorski Windows CE Modbus

Wielozadaniowy system

HMI mo¿e zostaæ wyposa¿ony w system operacyjny z rodziny Windows CE, Linux lub dedykowany system operacyjny producenta - WECON OS, które zapewniaj± jak najwiêksz± wydajno¶æ urz±dzenia oraz bez problemu radzi sobie z wieloma procesami jednocze¶nie. Wygodny interfejs sprawia, ¿e obs³uga paneli operatorskich nigdy nie by³a bardziej intuicyjna.

Wydajny procesor

Istotn± zalet± HMI N4030LI jest skuteczne po³±czenie ma³ych wymiarów ze sporymi mo¿liwo¶ciami poprzez u¿ycie procesora z czêstotliow¶ci± taktowania 400MHz, który w po³±czeniu z 64MB pamiêci RAM daje nam wydajne, wielozadaniowe urz±dzenie z bardzo dobrym stosunkiem jako¶ci do ceny.

Niewielkie wymiary

HMI N4030LI zosta³ wyposa¿ony w 4.3 calowy ekran, a ca³kowite wymiary jego konstrukcji to zaledwie 138mm x 86mm x 37mm, przy rozmiarze wyciêcia 131mm x 79mm, jego waga to jedynie 300 gramów. Dziêki tak ma³ej objêto¶ci model ten mo¿e zostaæ zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma mo¿liowo¶æ monta¿u na ¶cianie dla jak najwiêkszej wygody i ³atwo¶ci dostêpu.

Solidna konstrukcja

Obudowa HMI zosta³a wykonana ze specjalistycznej mieszanki ABS zapewniaj±c urz±dzeniu bardzo du¿± odporno¶æ na uszkodzenia mechaniczne. Dziêki takiej konstrukcji jest on w ka¿dej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upa³, zimno czy wibracje. Dodatkowo przedni panel urz±dzenia posiada miêdzynarodow± normê IP65, co potwierdza odporno¶æ na wodê i ca³kowi± ochronê przed py³em.

Niski pobór mocy

Dziêki zastosowaniu najnowszych technologii HMI N4030LI jest przystosowany do ci±g³ej pracy przy niskim zu¿yciu energii mniejszym ni¿ 5W przy napiêciu 24V.





do góry… do góry   menu… menu

Odporno¶æ sprzêtowa IP65

Stopnie IP to klasyfikacja ró¿nych stopni ochrony urz±dzeñ elektrycznych, które s± zapewniane przez obudowy tych urz±dzeñ wed³ug normy PN-92/E-08106. Liczba znajduj±ca siê po „IP” to tak naprawdê dwie cyfry. Pierwsza oznacza ochronê przed dostêpem ludzi i zwierz±t do niebezpiecznych czê¶ci oraz ochrona przed zanieczyszczeniami, np. py³em. Chodzi g³ównie o dostêp cia³ obcych do wnêtrza urz±dzenia. Druga z cyfr to stopieñ ochrony przed wod±.



Brak ochrony 0 0 Brak ochrony
Ochrona przed obiektami > 50mm (np. rêce) 1 1 Woda kapi±ca pionowo nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów
Ochrona przed obiektami > 12mm (np. palce) 2 2 Woda kapi±ca pod k±tem 15 stopni od pionu nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów
Ochrona przed obiektami > 2.5mm (np. narzêdzia/przewody) 3 3 Woda spadaj±ca pod jakimkolwiek k±tem a¿ do 60 stopni od pionu nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów
Ochrona przed obiektami > 1mm (np. ma³e narzêdzia) 4 4 Bryzgi wodne niezale¿nie od kierunku nie powinny wywo³ywaæ ¿adnych niepo¿±danych efektów
Ochrona przed kurzem, ogranicza wnikanie 5 5 Strumieñ wodny z dyszy bezpo¶rednio skierowany na obiekt nie powinien wywo³ywaæ ¿adnych niepo¿±danych efektów
Ca³kowita ochrona przed py³em 6 6 Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywo³aæ ¿adnych niepo¿±danych efektów
7 7 Woda nie mo¿e penetrowaæ urz±dzenia je¿eli jest ono zanurzone z uwzglêdnieniem wskazanych warunków czasowych i ci¶nieniowych (do 1m)
8 8 Nie mog± wyst±piæ ¿adne niepo¿±dane efekty je¿eli urz±dzenie jest zatopione pod wod± (powy¿ej 1m)

Temperatura pracy -10℃ - 60℃
Temperatura spocyznku -30℃ - 70℃
Wilgotno¶æ wzglêdna 10% - 90%
Odporno¶æ na py³ (Przedni panel) IP6x
Odporno¶æ na wodê (Przedni panel) IPx5

do góry… do góry   menu… menu



WSPARCIE DLA POSZCZEGÓLNYCH systemów


  wecon os
Narzêdzie programistyczne LEVI Studio
Koszt Darmowy
Narzêdzia systemowe Dostosowanie wy¶wietlacza
Konfiguracja parametrów komunikacji
Dokumentacja Tak
Wsparcie techniczne producenta Profesjonalne wsparcie w zakresie sprzêtu i oprogramowania
Domy¶lny ekran Fabryczny ekran WECON



  Windows ce 7.0
Narzêdzie programistyczne Visual Studio .NET
Koszt Darmowy (nielicencjonowany) / P³atny (licencjonowany)
Narzêdzia systemowe Narzêdzie CETOOL
Dokumentacja Dokumentacja Microsoft
Wsparcie techniczne producenta Tylko w przypadku programowania sterowników
Domy¶lny ekran Pulpit systemu Windows CE 7.0



  linux
Narzêdzie programistyczne Qt
Koszt Darmowy
Narzêdzia systemowe Nie
Dokumentacja Nie
Wsparcie techniczne producenta Tylko w przypadku programowania sterowników
Domy¶lny ekran Standardowy wiersz poleceñ systemu Linux



do góry… do góry   menu… menu



Panel sterowniczy HMI Panel operatorski Windows CE Modbus




Modbus

Modbus to protokó³ komunikacyjny stworzony pocz±tkowo do wykorzystania przy sterownikach PLC, z czasem jednak sta³ on siê standardem z szerokim zastosowaniem przy elektronicznych przemys³owych urz±dzeniach. Umo¿liwia on komunikowanie siê z wieloma urz±dzeniami pod³±czonymi do tej samej sieci jak np. system sterowania temperatury i wilgotno¶ci po czym wysy³a odebrane dane do komputera. Powsta³y wersje dla portu szeregowego i dla sieci ethernet. Modbus jest obecnie standardem otwartym.



Z³±cza:


Rodzaj z³±cza Ilo¶æ
USB 2.0 Host 1
USB 2.0 Client 1
COM 2
DC 24V 1


Porty COM:



Numer portu obs³ugiwane protoko³y
COM1 RS422/RS485
COM2 RS232



STEROWNIKI PLC

Sterowniki PLC to uniwersalne urz±dzenie mikroprocesorowe przeznaczone do sterowania prac± maszyny lub urz±dzenia technologicznego. Sterownik PLC musi zostaæ dopasowany do urz±dzenia HMI poprzez wprowadzenie do jego pamiêci ¿±danego algorytmu dzia³ania obiektu. Cech± charakterystyczn± sterowników PLC odró¿niaj±c± ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamiêci programu. Algorytm jest zapisywany w dedykowanym sterownikowi jêzyku programowania. Istnieje mo¿liwo¶æ zmiany algorytmu przez zmianê zawarto¶ci pamiêci programu. Sterownik wyposa¿a siê w odpowiedni± liczbê uk³adów wej¶ciowych zbieraj±cych informacje o stanie obiektu i ¿±daniach obs³ugi oraz odpowiedni± liczbê i rodzaj uk³adów wyj¶ciowych po³±czonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.


Sterownik PLC nie jest zawarty w standardowym wyposa¿eniu urz±dzenia - mo¿na go dokupiæ oddzielnie.





Magistrala can

Panel sterowniczy HMI Panel operatorski Windows CE Modbus panel dotykowy panel pc przemys³owy modbus canbus kamera ip

CAN jest asynchroniczn± szeregow± magistral± s³u¿±c± wymianie danych. Zosta³a zaprojektowana na potrzeby przemys³u samochodowego aby zwiêkszyæ niezawodno¶æ takich systemów jak ABS czy sterowanie silnikiem. Jest  to rozwi±zanie powszechnie stosowane w ró¿nych dziedzinach, przede wszystkim w przemy¶le motoryzacyjnym, gdzie na bazie magistrali CAN realizuje siê cyfrowa magistralê pojazdów. Jest ona g³ównym medium zbiorczym dla sensorów, uk³adów wykonawczych, jak i elementów dodatkowych. Stosowana technika priorytetów standardu CAN pozwala na rozgraniczenie sterowania z jednej strony elementów nadzwyczaj wa¿nych, takich jak poduszki powietrzne, z drugiej strony kwestii b³ahych takich jak transmisja danych miêdzy sprzêtem dodatkowym.





do góry… do góry   menu… menu



Panel sterowniczy HMI Panel operatorski Windows CE Modbus



Inteligentny Dom





Urz±dzenie HMI dziêki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, mo¿e zostaæ z ³atow¶ci± przystosowany do domów typu Smart Home, rozwi±zanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urz±dzenie dla ludzi którzy lubi± mieæ wszystko w zasiêgu rêki.





Panel sterowniczy HMI Panel operatorski Windows CE Modbus



Magazyn



Przemys³owy panel operatorski HMI mo¿e pos³u¿yæ do pod³±czenia wielu urz±dzeñ znajduj±cych siê w magazynie i u³atwiæ ich sterowanie. A jego wytrzyma³a obudowa jest idealnie stworzona do trudnych warunków panuj±cych w takich pomieszczeniach. ¯aden kurz ani brud nie przeszkodz± mu w pracy, bêdzie dzia³a³ bez zarzutów nawet w du¿ym zapyleniu i zabrudzeniu ¶rodowiska.



Panel sterowniczy HMI Panel operatorski Windows CE Modbus



Przemys³



Dziêki ³atwo¶ci z jak± panel operatorski HMI mo¿e zostaæ dostosowany do okre¶lonych zadañ, znalaz³ on szerokie zastosowanie przede wszystkim w przemy¶le. Dziêki swojej funkcjonalno¶ci i po¶rednictwie pomiêdzy maszynami a cz³owiekiem HMI stanowi centrum zarz±dzania procesami, co daje mo¿liwo¶æ sterowania urz±dzeniami i odpowiedniego reagowania na okre¶lone sytuacje.





Wiêcej zdjêæ mo¿na znale¼æ w zak³adce Galeria. Specyfikacja danej wersji dostêpna jest w zak³adce Dane techniczne

Kolor: Szary
Procesor: 400MHz RISC
Protoko³y komunikacyjne: Modbus
Pamiêæ ROM: 128MB
Pamiêæ RAM: 64MB DDRAM
Rozmiar ekranu: 4.3"
Rozdzielczo¶æ: 480x272px
Ekran dotykowy: 4-przewodowy rezystancyjny
Karta Graficzna: -----
LAN: Nie
Bluetooth: Nie
Wi-Fi: Nie
Zasilanie: 24V
Obs³ugiwane Systemy Operacyjne: Windows CE 7.0 / Linux / WECON OS (Dedykowany)
Zainstalowany System: -----
Wymiary: 138mm x 86mm x 37mm
Waga: ~300g
Wyposa¿enie Opcjonalne: -----
Z³±cza: 1x USB 2.0 Host
1x USB 2.0 Client
COM1: RS422/485
COM2: RS232
Bezwentylatorowy (FANLESS): Tak
Wilgotno¶æ pracy: 10% - 90%
Temperatura pracy: -10°C - 60°C
Temperatura spoczynku: -30°C - 70°C
Norma IP: IP65 (przedni panel)
Wspó³czynnik kontrastu: 500:1
Jasno¶æ: 300cd/m²
Ilo¶æ kolorów: 65536
Materia³ obudowy: ABS
Zu¿ycie energii: Poni¿ej 5W
Inne: Magistrala CAN
Sterownik PLC: Nie
Ilo¶æ wej¶æ/wyj¶æ cyfrowych (PLC): -----
Ilo¶æ wej¶æ/wyj¶æ analogowych (PLC): -----
Rodzaj wyj¶æ (PLC): -----
Z³±cze COM (PLC): -----
Czujnik temperatury (PLC): -----


AKTUALNA CENA
583.11 z³ Netto
717.23z³ Brutto
