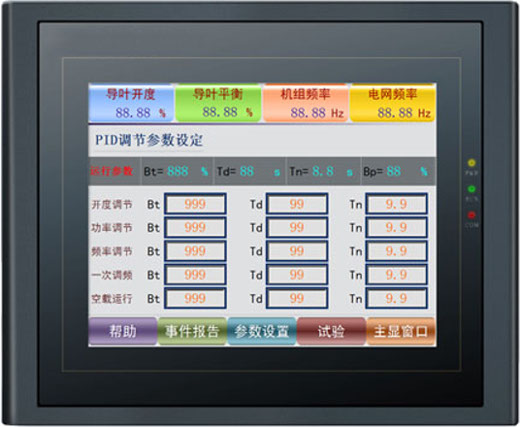

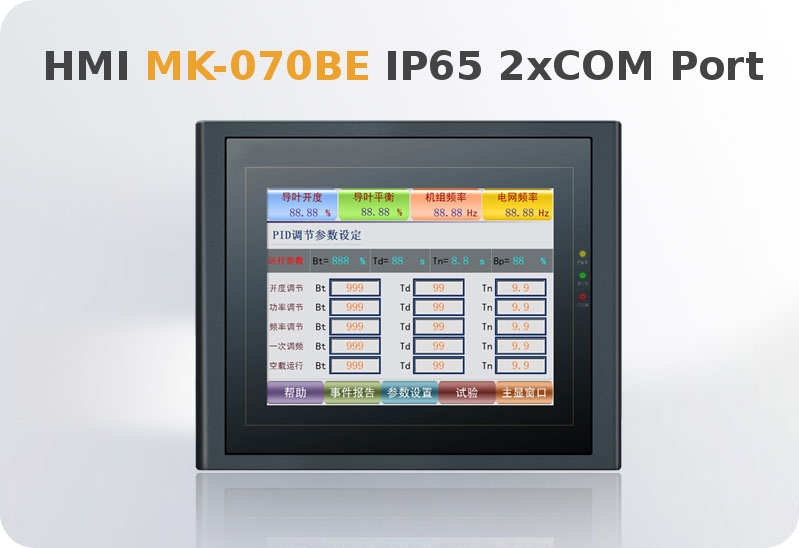

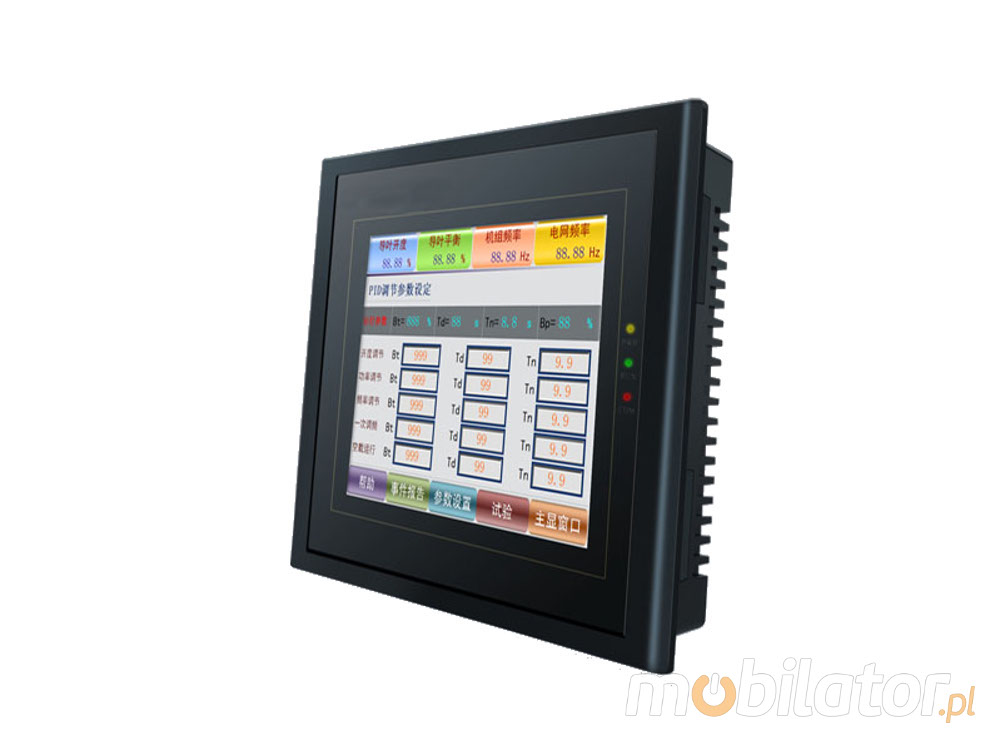

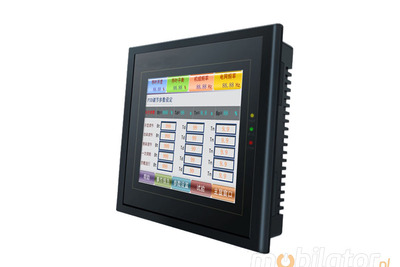

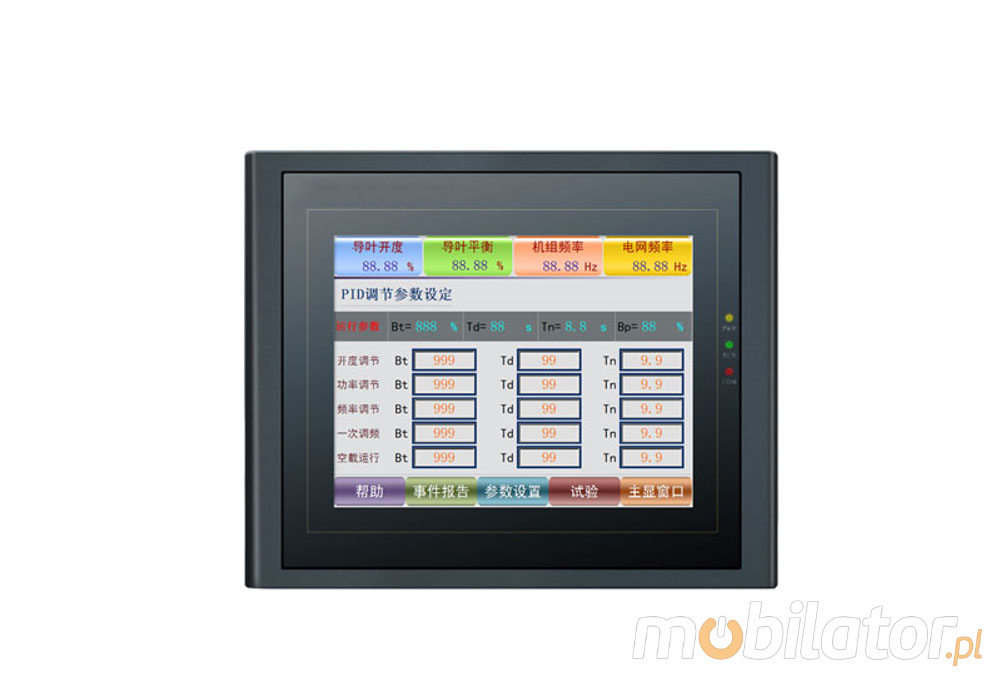

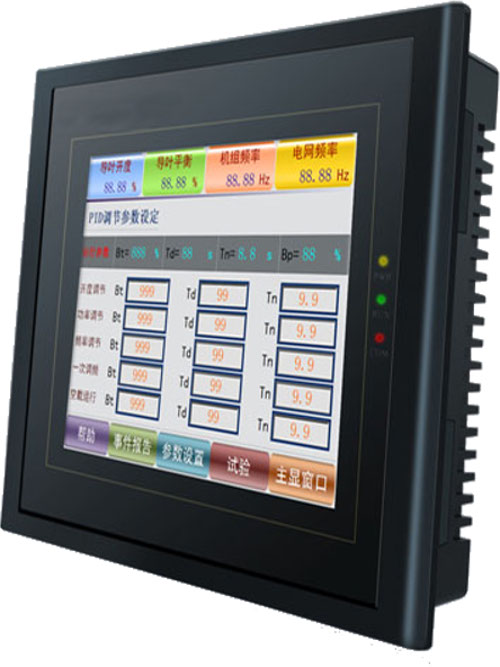

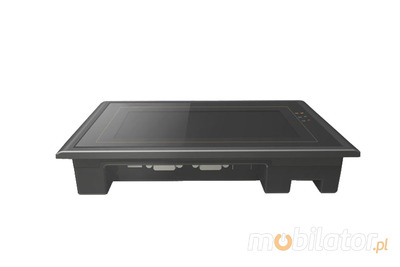

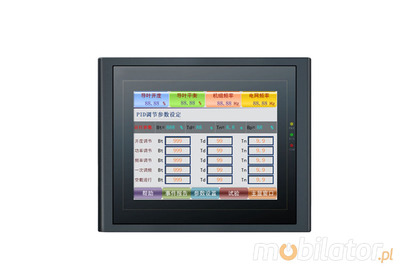

Przemys³owe panele operatorskie lub te¿ panele sterownicze to urz±dzenia umo¿liwiaj±ce sterowanie innymi urz±dzeniami elektrycznymi przy pomocy wygodnego i intuicyjnego interfejsu dotykowego. Dziêki solidnej konstrukcji urz±dzenia te nadaj± siê do pracy nawet w bardzo ciê¿kich warunkach ¶rodowiskowych. Model MK-070BE posiada normê odporno¶ciow± IP65 wyznaczaj±c± stopieñ ochrony przed py³em i wod±.
Procesor |
ARM Cortex A8 400MHz |
Pamiêæ RAM |
128MB |
Pamiêæ Flash |
128MB |
Wy¶wietlacz |
7" (800x480) TFT |
Dotyk |
4-Wire Rezystywny |

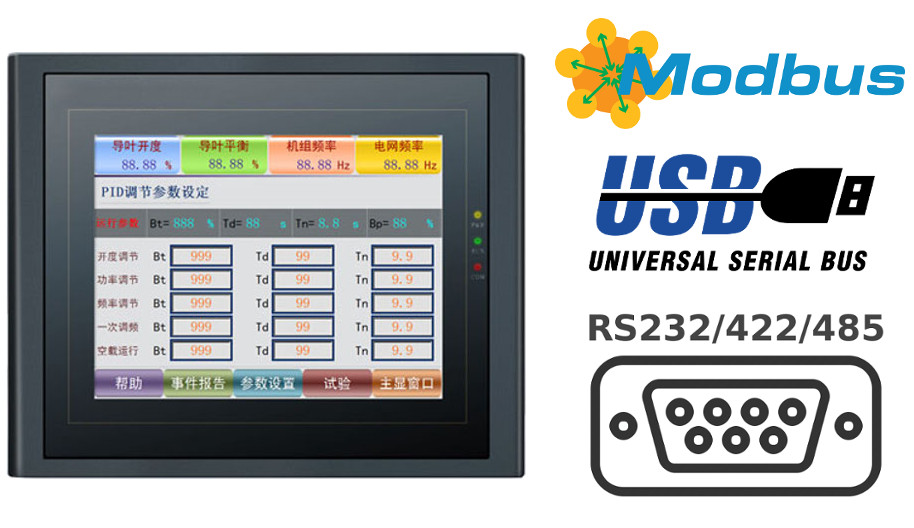

Z³±cza |
USB 2.0 (Host) | USB 2.0 (Slave) | RS485/422/232 |
System operacyjny |
Linux |
Protoko³y komunikacyjne |
Modbus | MPI | PPI |
Rozmiary |
203mm x 145mm x 40mm |
Waga |
~1500g |
Odporno¶æ |
IP65 (Panel przedni) |
Wielozadaniowy system
HMI zosta³ wyposa¿ony w system operacyjny z rodziny Linux, który zapewnia jak najwiêksz± wydajno¶æ urz±dzenia oraz bez problemu radzi sobie z wieloma procesami jednocze¶nie. Wygodny interfejs sprawia, ¿e obs³uga paneli operatorskich nigdy nie by³a bardziej intuicyjna.
Wydajny procesor
Istotn± zalet± HMI MK-070BE jest skuteczne po³±czenie ma³ych wymiarów ze sporymi mo¿liwo¶ciami poprzez u¿ycie procesora z rodziny ARM Cortex A8 z czêstotliow¶ci± taktowania 400MHz, który w po³±czeniu z 128MB pamiêci RAM daje nam wydajne, wielozadaniowe urz±dzenie z bardzo dobrym stosunkiem jako¶ci do ceny.

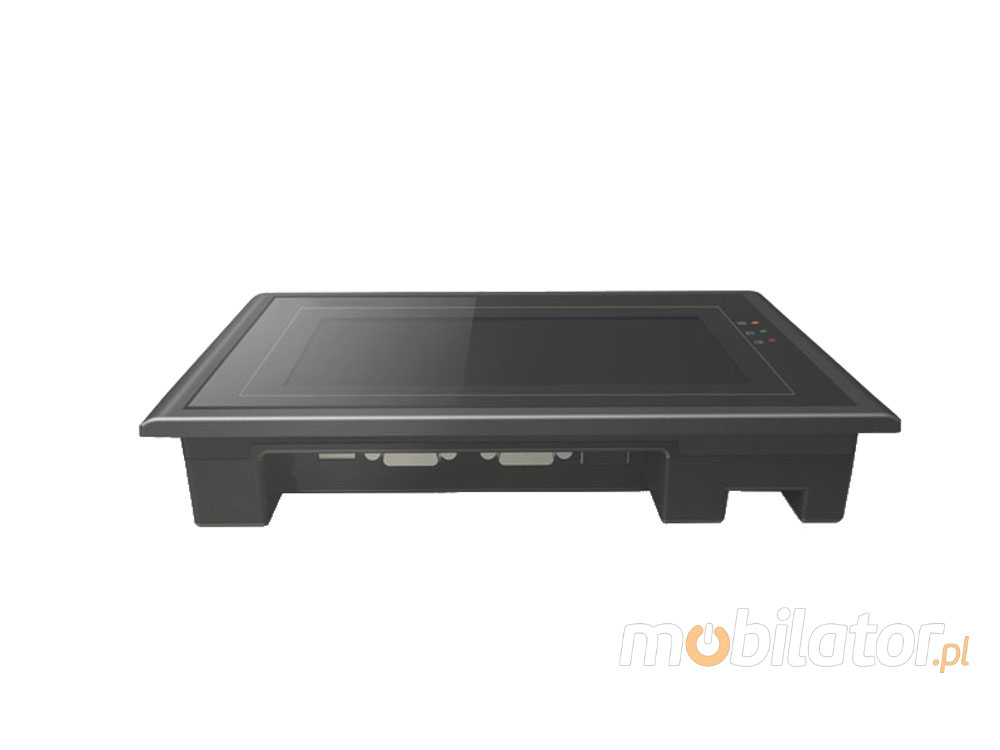

Niewielkie wymiary

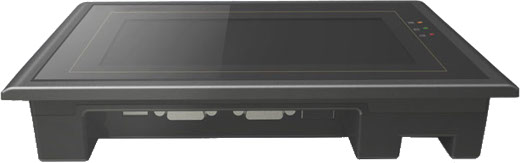

HMI MK-070BE zosta³ wyposa¿ony w 7 calowy ekran a ca³kowite wymiary jego konstrukcji to zaledwie 203mm x 145mm x 40mm, przy rozmiarze wyciêcia 192mm x 138mm, jego waga to zaledwie 1500 gramów. Dziêki tak ma³ej objêto¶ci model ten mo¿e zostaæ zastosowany w nawet tam gdzie brakuje wolnego miejsca. Dodatkowo HMI ma mo¿liowo¶æ monta¿u na ¶cianie dla jak najwiêkszej wygody i ³atwo¶ci dostêpu.

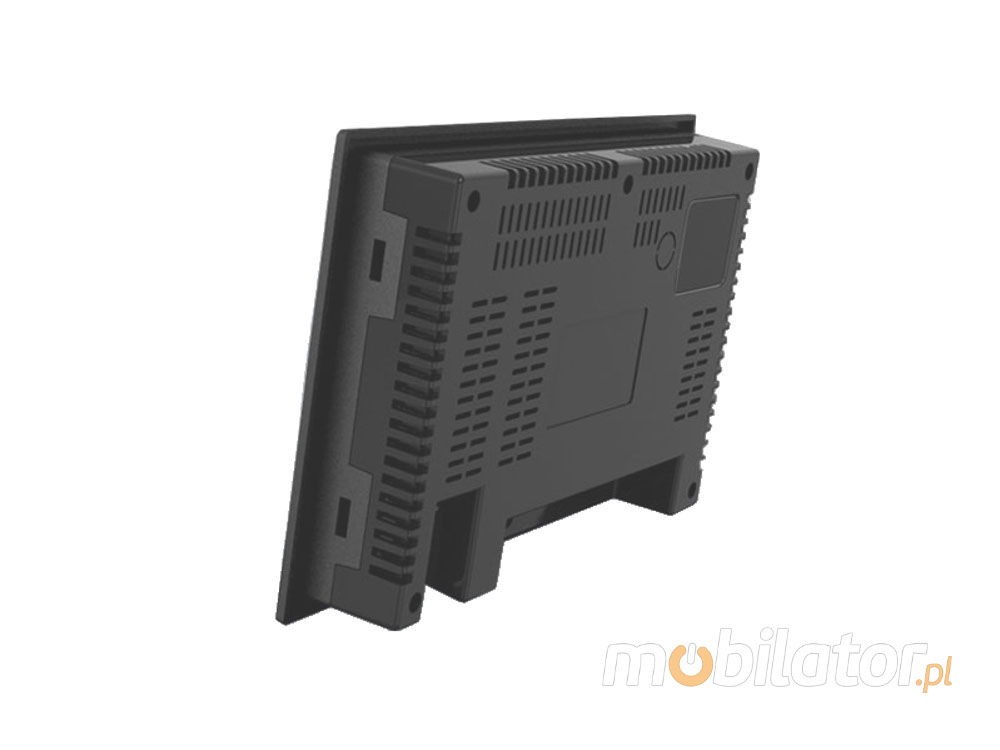

Solidna konstrukcja

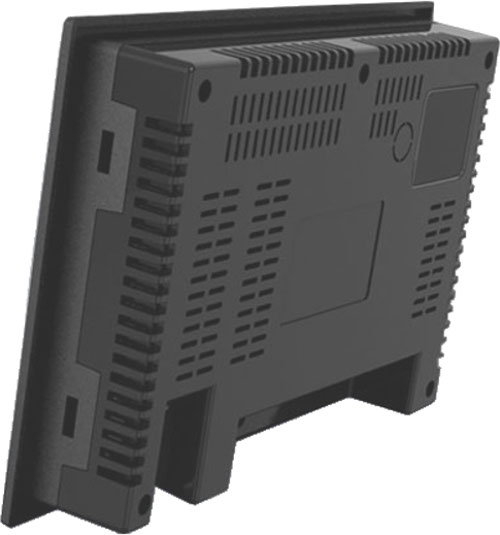

Obudowa HMI zosta³a wykonana ze specjalistycznej mieszanki PC/ABS (Poliwêglan/akrylonitrylo-butadienowo-styren) zapewniaj±c urz±dzeniu bardzo du¿± odporno¶æ na uszkodzenia mechaniczne. Dziêki takiej konstrukcji jest on w ka¿dej chwili gotowy do eksploatacji nawet w ekstremalnych warunkach, takich jak upa³, zimno czy wibracje. Dodatkowo przedni panel urz±dzenia posiada miêdzynarodow± normê IP65, co potwierdza odporno¶æ na wodê i ca³kowi± ochronê przed py³em.
Niski pobór mocy
Dziêki zastosowaniu najnowszych technologii HMI MK-070BE jest przystosowany do ci±g³ej pracy przy niskim zu¿yciu energii mniejszym ni¿ 6W przy napiêciu 24V.
Odporno¶æ sprzêtowa IP65
Stopnie IP to klasyfikacja ró¿nych stopni ochrony urz±dzeñ elektrycznych, które s± zapewniane przez obudowy tych urz±dzeñ wed³ug normy PN-92/E-08106. Liczba znajduj±ca siê po „IP” to tak naprawdê dwie cyfry. Pierwsza oznacza ochronê przed dostêpem ludzi i zwierz±t do niebezpiecznych czê¶ci oraz ochrona przed zanieczyszczeniami, np. py³em. Chodzi g³ównie o dostêp cia³ obcych do wnêtrza urz±dzenia. Druga z cyfr to stopieñ ochrony przed wod±.
Brak ochrony |
0 |
 |
0 |
Brak ochrony |
Ochrona przed obiektami > 50mm (np. rêce) |
1 |
 |
1 |
Woda kapi±ca pionowo nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów |
Ochrona przed obiektami > 12mm (np. palce) |
2 |
 |
2 |
Woda kapi±ca pod k±tem 15 stopni od pionu nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów |
Ochrona przed obiektami > 2.5mm (np. narzêdzia/przewody) |
3 |
 |
3 |
Woda spadaj±ca pod jakimkolwiek k±tem a¿ do 60 stopni od pionu nie powinna wywo³ywaæ ¿adnych niepo¿±danych efektów |
Ochrona przed obiektami > 1mm (np. ma³e narzêdzia) |
4 |
 |
4 |
Bryzgi wodne niezale¿nie od kierunku nie powinny wywo³ywaæ ¿adnych niepo¿±danych efektów |
Ochrona przed kurzem, ogranicza wnikanie |
5 |
 |
5 |
Strumieñ wodny z dyszy bezpo¶rednio skierowany na obiekt nie powinien wywo³ywaæ ¿adnych niepo¿±danych efektów |
Ca³kowita ochrona przed py³em |
6 |
 |
6 |
Nawet w przypadku czasowego zanurzenia, np. w wodzie morskiej, woda nie powinna wywo³aæ ¿adnych niepo¿±danych efektów |
— |
7 |
.gif) |
7 |
Woda nie mo¿e penetrowaæ urz±dzenia je¿eli jest ono zanurzone z uwzglêdnieniem wskazanych warunków czasowych i ci¶nieniowych (do 1m) |
— |
8 |
.gif) |
8 |
Nie mog± wyst±piæ ¿adne niepo¿±dane efekty je¿eli urz±dzenie jest zatopione pod wod± (powy¿ej 1m) |
Temperatura pracy |
0℃ - 50℃ |
Temperatura spocyznku |
-20℃ - 60℃ |
Wilgotno¶æ wzglêdna |
10% - 90% (bez kondensacji) |
Odporno¶æ na py³ |
IP6x |
Odporno¶æ na wodê |
IPx5 |
.JPG)
Wybierz wersjê dopasowan± do swoich potrzeb. Klikaj±c na numer konfiguracji sprzêtowej zostaniesz przekierowany do produktu z parametrami podanymi ni¿ej. Na ¿yczenie klienta mo¿e zostaæ stworzona konfiguracja niedostêpna w ofercie. Szczegó³owe parametry dostêpne s± w zak³adce "Dane Techniczne".

Modbus
Modbus to protokó³ komunikacyjny stworzony pocz±tkowo do wykorzystania przy sterownikach PLC, z czasem jednak sta³ on siê standardem z szerokim zastosowaniem przy elektronicznych przemys³owych urz±dzeniach. Umo¿liwia on komunikowanie siê z wieloma urz±dzeniami pod³±czonymi do tej samej sieci jak np. system sterowania temperatury i wilgotno¶ci po czym wysy³a odebrane dane do komputera. Powsta³y wersje dla portu szeregowego i dla sieci ethernet. Modbus jest obecnie standardem otwartym.
Rodzaj z³±cza |
Ilo¶æ |
USB 2.0 Host |
1 |
USB 2.0 Slave |
1 |
RS232/422/485 |
1 |
DC 24V |
1 |
STEROWNIKI PLC
Sterowniki PLC to uniwersalne urz±dzenie mikroprocesorowe przeznaczone do sterowania prac± maszyny lub urz±dzenia technologicznego. Sterownik PLC musi zostaæ dopasowany do urz±dzenia HMI poprzez wprowadzenie do jego pamiêci ¿±danego algorytmu dzia³ania obiektu. Cech± charakterystyczn± sterowników PLC odró¿niaj±c± ten sterownik od innych sterowników komputerowych jest cykliczny obieg pamiêci programu. Algorytm jest zapisywany w dedykowanym sterownikowi jêzyku programowania. Istnieje mo¿liwo¶æ zmiany algorytmu przez zmianê zawarto¶ci pamiêci programu. Sterownik wyposa¿a siê w odpowiedni± liczbê uk³adów wej¶ciowych zbieraj±cych informacje o stanie obiektu i ¿±daniach obs³ugi oraz odpowiedni± liczbê i rodzaj uk³adów wyj¶ciowych po³±czonych z elementami wykonawczymi, sygnalizacyjnymi lub transmisji danych.
Sterownik PLC nie jest zawarty w standardowym wyposa¿eniu urz±dzenia - nale¿y go dokupiæ oddzielnie.
Smart Home
Urz±dzenie HMI dziêki swojemu przejrzystemu i intuicyjnemu interfejsowi dotykowemu, mo¿e zostaæ z ³atow¶ci± przystosowany do domów typu Smart Home, rozwi±zanie to pozwala na sterowanie funkcjami takimi jak muzyka, ogrzewanie czy klimatyzacja, z jednego miejsca. Idealne urz±dzenie dla ludzi którzy lubi± mieæ wszystko w zasiêgu rêki.
Magazyn
Przemys³owy panel operatorski HMI mo¿e pos³u¿yæ do pod³±czenia wielu urz±dzeñ znajduj±cych siê w magazynie i u³atwiæ ich sterowanie. A jego wytrzyma³a obudowa jest idealnie stworzona do trudnych warunków panuj±cych w takich pomieszczeniach. ¯aden kurz ani brud nie przeszkodz± mu w pracy, bêdzie dzia³a³ bez zarzutów nawet w du¿ym zapyleniu i zabrudzeniu ¶rodowiska.

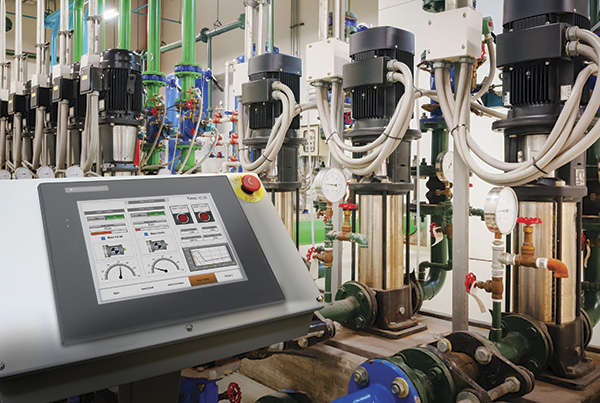

Przemys³
Dziêki ³atwo¶ci z jak± panel operatorski HMI mo¿e zostaæ dostosowany do okre¶lonych zadañ, znalaz³ on szerokie zastosowanie przede wszystkim w przemy¶le. Dziêki swojej funkcjonalno¶ci i po¶rednictwie pomiêdzy maszynami a cz³owiekiem HMI stanowi centrum zarz±dzania procesami, co daje mo¿liwo¶æ sterowania urz±dzeniami i odpowiedniego reagowania na okre¶lone sytuacje.
